DDF配线架

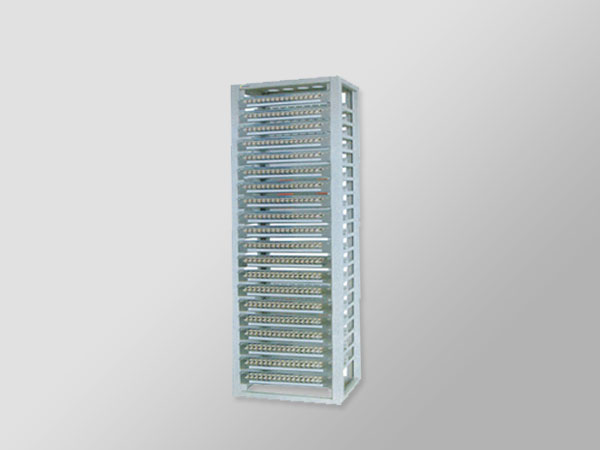

产品名称:DDF配线架
产品规格:2000/2200/2600
适用范围
YYMPX型数字配线架适用于传输码率为2-155Mb/s以下的数字终端设备或程控交换机的数字信号的配线与转接,具有电路调度、转接和测试等功能。维护使用方便,能灵活地实现电路调线和业务变更的需要。
产品特点
机架采用敞开式开架结构或密封结构,施工、维护方便
机架表面采用静电喷塑,附着力强,美观大方
单元式组合,配置灵活,安装便利
采用表面镀金同轴连接器,接触电阻低,连接可靠,配线,调线,检测极为方便。
单元体可向下翻转90度,方便施工维护
技术指标
1. 环境要求
★ 使用条件
· 工作温度:5℃~40℃。相对湿度:不大于85%(30℃时)。大气压力:70~106Kpa。
· 贮运湿度:-25℃~+55℃。
2. 电气性能
· 120Ω/120Ω平衡式连接单元
· 工作速率:2MHz/s。特性阻抗:120Ω(标称值)。
· 绝缘电阻:平衡连接器两端子之间及任一端子与外壳或固定装置之间的绝缘电阻应不小于1000MΩ。测量回路的直流电压为500V±50V。
· 回线间串音防卫度:不小于60dB(50kHz~3.1MHz);介入损耗:不大于0.4dB(50kHz~3.1MHz); 回波损耗:不大于18dB(50kHz~3.1MHz)
★ 接触电阻:
· 卡接式、绕接式成端处应不大于3mΩ,经机械耐久性试验后增值应不大于2mΩ;
· 卡接式簧片间接触电阻应不大于7mΩ,经机械耐久性试验后增值应不大于3Ωm;
· 120Ω平衡式多芯插头座接触电阻应不大于10mΩ,经机械耐久性试验后增值应不大于10mΩ。
· 误码率观察在10Hz~50Hz,50m/s2的条件下连续振动1.5h应不出现误码。
3. 机械性能
★  拉脱力
· 同轴连接器与电缆连接后抗电缆拉伸力应大于50N。
· 卡接式120Ω平衡式连接器拉脱力应大于25N。
· 绕接式120Ω平衡式连接器拉脱力应大于25N。
★ 分离力
同轴连接器直接插拔式在无锁定状态下为2.2~10N;带有弹性自锁装置的为2.2~45N。
★  标准规保持力
同轴连接内导体直径为0.6mm的近似结构应不大于0.4N;内导体直径为1.0mm的近似结构应不小于0.5N;内导体直径为1.24mm的近似结构不小于0.6N。
订货指南
名称 型号 规格(高×宽×深) 可选容量
DDF配线架 YYGPX-320/A20 2000×600×600 8/12/24系统
YYGPX-320/A22 2200×600×600 8/12/24系统
YYGPX-320/A26 2600×600×600 8/12/24系统
