MDF配线架

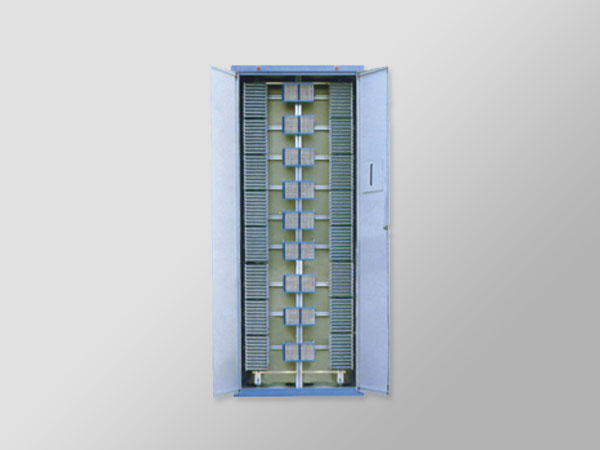

产品名称:MDF总配线架
产品规格:2000/2200/2600
★ 使用范围:
MDF(总配线架)产品系列随着国内配线行业的发展,日益趋于小型化,并且MDF改造将成为下一个建设重点,屹扬公司一直跟踪行业建设重点,充分为局方建设着想,研制出各种更具适合性产品。
★ 产品特点
· 安全性:完善可靠的过压、过流保护功能;塑料件均采用阻燃塑料,达到国际FV-0级和UL94-V0级阻燃标准;
· 先进性:双层双卡口、卡口镀金,创新的三点式卡接(IDC)技术使卡接耐力持久,并增强了导线卡接时的气密性;
· 适应性:高密度的横、直排模块减小了体积,增大了操作空间,尤其适合MDF改造;
· 管理性:模块化结构,组件化架体、不需打孔安装,所有测试操作、告警等均正面操作,并可并架扩容或背靠背安置,节省机房空间;
· 系统性:各种系统的改造解决方案.
★ 依据标准
MDF产品参照国内外同类产品的优点,严格遵循各种行业标准:
· YD/T694-1999  《总配线架》
· YD/T611-1993  《通信电缆交接箱》
· YD/T740-1995  《通信电缆分线盒》
· YD/T881-1996  《通信电缆分线箱技术条件》
★ 技术指标
1. 环境要求:
· 工作温度:      -5℃~+40℃
· 贮存温度:       -25℃~55℃
· 工作相对湿度:   ≤85%(+30℃)
· 贮存相对湿度:   ≤75%
· 大气压力:      70KPa~106Kpa
2. 设备机架:
· 机架高度:2000mm、2200mm、2600mm
· 机架材料:铝型材
· 操作方式:全正面操作
· 机框颜色:电信蓝、电信灰
· 接地方式:铜条
· 绝缘电阻:>1000MΩ(500VDC)
· 耐电压 : ≥1000V(50HzAC)/min
3. 模块指标:
· 结构尺寸:横排:103(H)×219(W)×75(D);直排:185(H)×118(W)×102(D)
· 导线材料:单股塑料绝缘导线;
· 芯线直径: 0.4-0.6mm;
· 最大外径(包括绝缘层在内):≤1.4mm
· 单根导线沿槽口垂直方向的拉脱力:≥25N;
· 保安器簧片与接线排端子片间的接触压力:f>50g
· 卡接寿命:>200次
4. 保安单元
· 直流击穿电压Udc=230(+30/-40)V;
· 脉冲击穿电压Umax≤800V(1000V/μs电压上升率时);
· 耐雷电冲击能力:能通过下面的模拟雷击试验。在脉冲电压4KV,电压波形10/700μs试验次数10次间隔1分钟相邻两次电压极性相反冲击下,能正常工作;
· 耐电力线感应(长线路)能力:在电压Uac(max)=600Vr.m.s f=50HZ持续时间500ms试验5次,间隔1分钟条件下,能正常工作;
· 耐电力线碰触能力:在电压Uac(max)=220Vr.m.s f=50HZ持续时间15分钟条件下,不起火、不燃烧;失效保护(FS)功能:按YD/T 694-1999的6.26规定,放电回路中的a线或b线在15秒内接地,并输出告警信号;
· 常温电阻<20Ω,a、b线差<1.5Ω;
· 过电流防护功能:不动作电流100mA,1小时不动作(测试电压直流60V,环境温度+40℃)。
