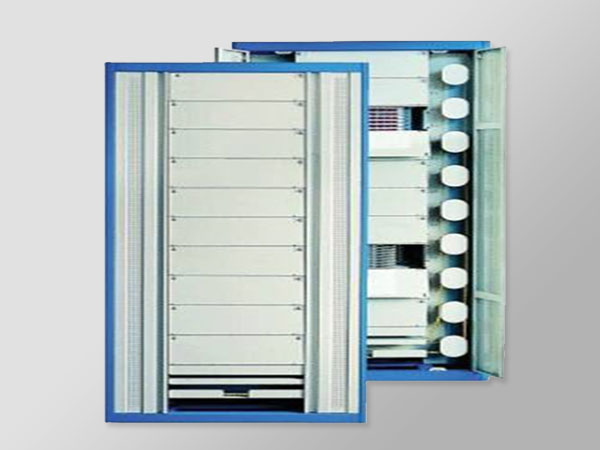

ODF光纤配线架

产品名称:ODF光纤配线架
产品规格
高*宽*深=2000*800*450  公差0.5mm
高*宽*深=2200*800*450  公差0.5mm
产品特性
1.光纤配线架及其子架:采用‘19’国际标准安装界面;表面涂装采用静电喷塑工艺,耐腐蚀,外表美观;适用于现有各种结构形式的光缆。
2.本架采用封闭柜式结构,对光缆的成端和配线进行物理保护避免光纤、光缆意外受损。架体设计采用模块化结构,附件齐全,可根据用户不同要求灵活配置可实现拼架安装,增容方便。
3.光缆可由机架顶部或底部进缆孔引入配线架固定、接地和保护。光缆及缆中纤芯不受损伤,光缆金属部分与机架绝缘,固定后的光缆金属护套及加强芯可靠连接高压防护接地装置。
4.光纤配接箱(子架)的大转盘采用熔接配线一体化模块。模块为分层旋转结构,管理方便,操作安全。卡装FC、SC、LC和ST四种适配器,适配器呈30度排布,既保证了跳纤的弯曲半径≥40mm,又可避免激光灼伤人眼。该系列配线箱可配合跳线收容盘同时安装使用。
5.跳线走线可由垂直走线槽和水平走线槽管理。优化走线布局,并可为拼架跳线保留通道,余纤收绕环可存储多余跳线。
6.光纤尾纤、跳线标识清楚。
